主要零件材質(zhì)
|
閥體/閥蓋 |
螺栓 |
閥瓣 |
橡膠 |
壓強 |
口徑 |
|
球墨鑄鐵、鑄鋼、不銹鋼 |
不銹鋼、合金鋼 |
碳鋼+強化尼龍+NBR或NR |
NBR/NR |
1.0MPa、1.6MPa |
DN50-DN1800 |

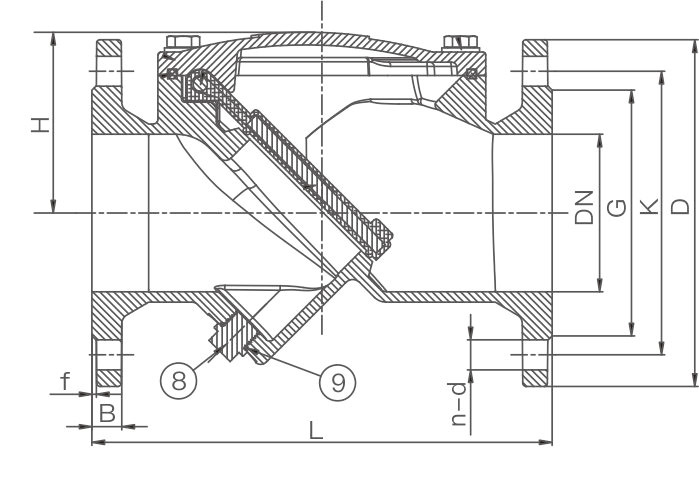

主要外形連接尺寸
|
DN |
L |
D |
K |
G |
n-d |
B |
f |
H |
|
50 |
203 |
165 |
125 |
99 |
4-Φ19 |
19 |
3 |
88 |
|
65 |
216 |
185 |
145 |
118 |
4-Φ19 |
19 |
3 |
100 |
|
80 |
241 |
200 |
160 |
132 |
8-Φ19 |
19 |
3 |
108 |
|
100 |
292 |
220 |
180 |
156 |
8-Φ19 |
19 |
3 |
118 |
|
125 |
330 |
250 |
210 |
184 |
8-Φ19 |
19 |
3 |
150 |
|
150 |
356 |
285 |
240 |
211 |
8-Φ23 |
19 |
3 |
160 |
|
200 |
495 |
340 |
295 |
266 |
12-Φ23 |
20 |
3 |
250 |
|
250 |
622 |
405 |
355 |
319 |
12-Φ28 |
22 |
3 |
295 |
|
300 |
698 |
460 |
410 |
370 |
12-Φ28 |
24.5 |
4 |
330 |
